Общее описание

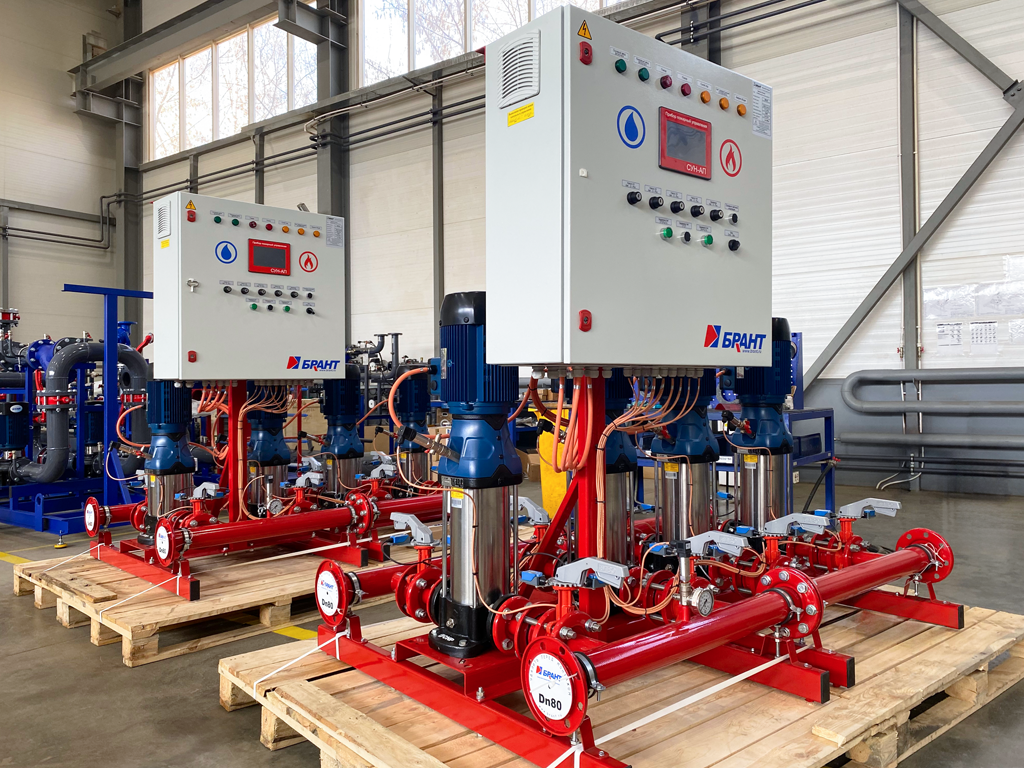

Совмещённая насосная установка предназначена для работы в системах хозяйственно-питьевого водоснабжения и внутреннего противопожарного водопровода. Установка обеспечивает поддержание требуемых значений расхода и напора воды как в режиме хозяйственного-питьевого водопотребления, так и в совмещённом режиме. В совмещённом режиме расход воды формируется как сумма расходов на хозяйственно-питьевое водоснабжение и пожаротушение.
насосную установку за 2 минуты
Особенности
Надёжность и безопасность системы:

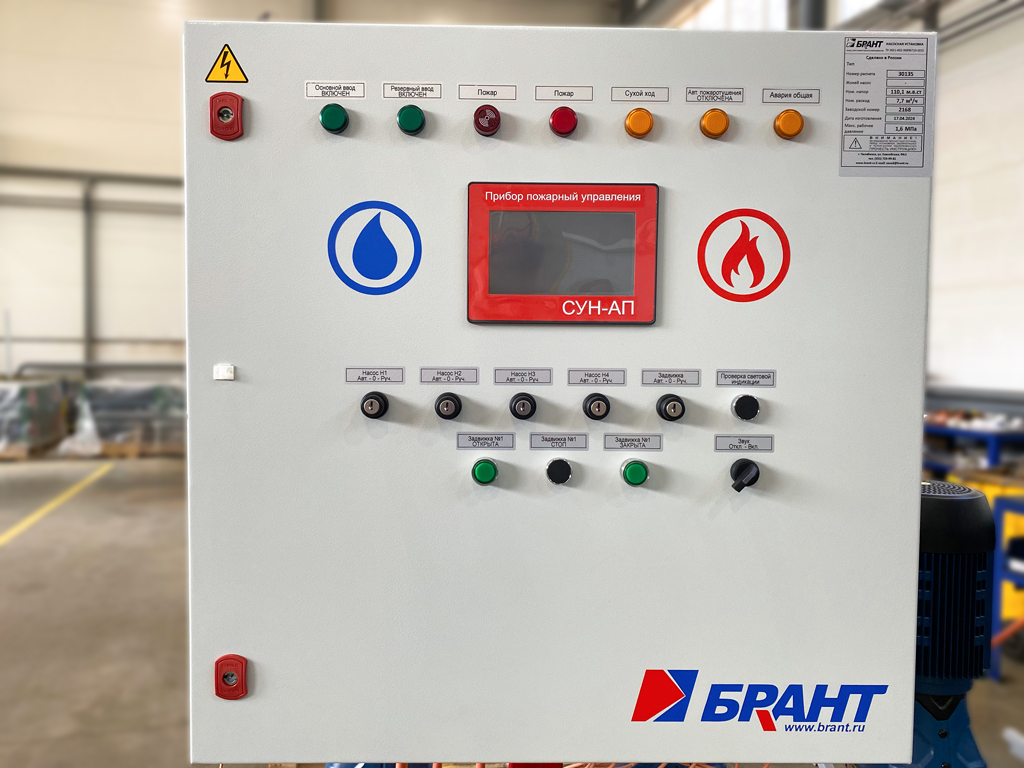

- Прибор пожарный управления: ППУ обеспечивает автоматический запуск насосов, встроенный АВР и контроль всех ключевых параметров, включая исправность линий и датчиков.
- Раздельное управление системами: В составе прибора пожарного управления применяются два независимых контроллера — для системы хозяйственно-питьевого водоснабжения и для системы внутреннего противопожарного водопровода.
- Высокая степень защиты и диагностики: Система записывает до 1000 аварийных событий в журнал архивации аварий, что позволяет быстро идентифицировать и устранить неисправности. А протокол Modbus TCP/ Modbus RTU обеспечивает легкую интеграцию с другими системами управления технологическими процессами.
- Защита от сухого хода: Установка реле давления на всасывающем коллекторе насосной установки обеспечивает защиту насосов от повреждения при отсутствии жидкости в системе.
- Датчики давления: Используются для автоматического пуска насосов, контроля сухого хода и выхода системы на рабочий режим.
Соответствие требованиям пожарной безопасности:
- Сертификация ППУ: Прибор пожарный управления сертифицирован в соответствии с требованиями технического регламента ТР ЕАЭС 043/2017 «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения».
- Огнестойкие кабели: Кабели FRLS с низким дымо- и газовыделением обеспечивают устойчивость системы при воздействии высоких температур.
- Сертифицированная арматура: Применяются обратные клапаны и затворы по ГОСТ Р 51052-2002.
Удобство эксплуатации:
- Интуитивно понятное управление: Цветная сенсорная панель с русскоязычным интерфейсом обеспечивает удобный контроль и управление всеми процессами, а графическая визуализация позволяет оператору быстро оценить состояние оборудования.
Высокое качество материалов и сборки:
- Коррозионная стойкость: Использование трубопроводов из нержавеющей стали EN 10217-7 с полимерно-порошковым покрытием обеспечивает длительный срок службы насосной установки.
- Рама с поддержкой коллекторов: Конструкция предотвращает нагрузку на патрубки насосов и продлевает срок службы оборудования.
- Защита от вибраций: Виброизолирующие опоры и манометры с гидрозаполнением повышают стабильность и точность работы.
Преимущества
Индивидуальный подбор
Комплектация под параметры вашей системы: рабочая точка, габариты помещения, требования к составу оборудования.
Готовность к монтажу
Полностью собранные и проверенные установки для быстрого ввода в эксплуатацию.
Производство в России
Разработка с учетом российских нормативов, собственное производство с полным контролем качества.
Комплексная поддержка
Помощь на всех этапах: от подбора оборудования до сервисного обслуживания.
Принципиальная схема
| Поз. | Наименование | Количество |
|---|---|---|
| 1 | Рабочий насос | 2 шт. |
| 2 | Резервный насос | 1 шт. |
| 3 | Запорная арматура | 6 шт. |
| 4 | Обратный клапан | 3 шт. |
| 5 | Всасывающий коллектор | 1 шт. |
| 6 | Напорный коллектор | 1 шт. |
| 7 | Датчик давления | 4 шт. |
| 8 | Манометр виброустойчивый | 2 шт. |
| 9 | Реле давления | 1 шт. |
| — | Виброизолирующая опора | 4 шт. |
| — | Прибор пожарный управления СУН-АП | 1 шт. |
