Блочно-модульный ЦТП для АО «БАЙКАЛЭНЕРГО»

Блочно-модульный ЦТП для АО «БАЙКАЛЭНЕРГО»

Отрасль: Энергетика
Назначение: Модернизация инфраструктуры теплоснабжения города
Заказчик: АО «БАЙКАЛЭНЕРГО»
Год: 2024
Установленное оборудование: Центральный тепловой пункт блочно-модульного исполнения

Описание проекта

По заказу АО «БАЙКАЛЭНЕРГО» завод «БРАНТ» изготовил блочно-модульный центральный тепловой пункт для объекта в городе Иркутске. Основная задача установки — обеспечение теплоснабжения системы отопления с тепловой нагрузкой свыше 5 МВт.


При реализации проекта были учтены особенности региона, включая климатические условия и требования к размещению оборудования в сейсмически активной зоне.

Технические характеристики

  • Тепловая нагрузка: 5495,17 кВт
  • Расход теплоносителя: 117,6 т/ч (первичный контур), 188,69 т/ч (вторичный контур)
  • Температурный график: 130–70 °C (первичный контур), 90–65 °C (система отопления)
  • Давление: 44/34 м.в.ст.
  • Площадь ЦТП: 72 м² (габариты контейнера 12 × 6 м)
  • Площадь теплообменной поверхности: 132,75 м²
  • Контейнер: утеплённый, с двухскатной крышей, вентиляцией, отоплением, IV степенью огнестойкости

Технические особенности

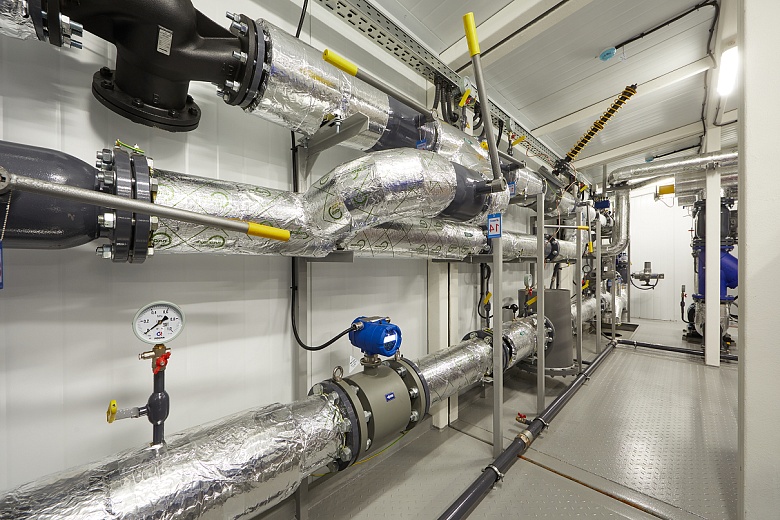

Состав оборудования

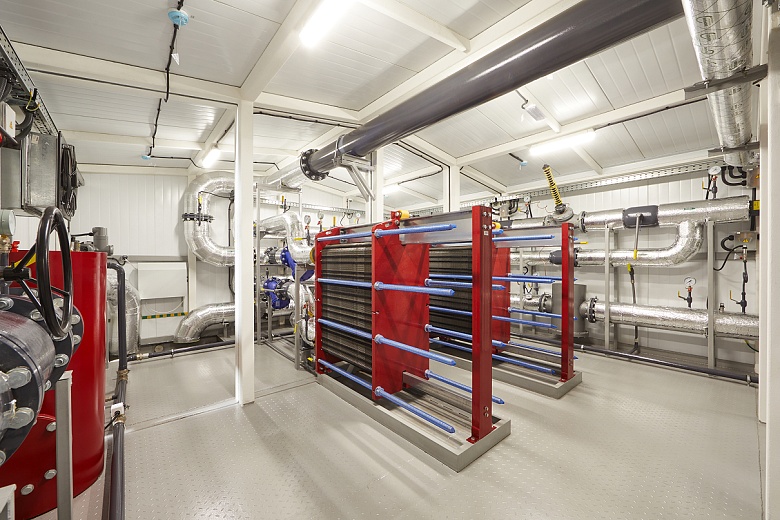

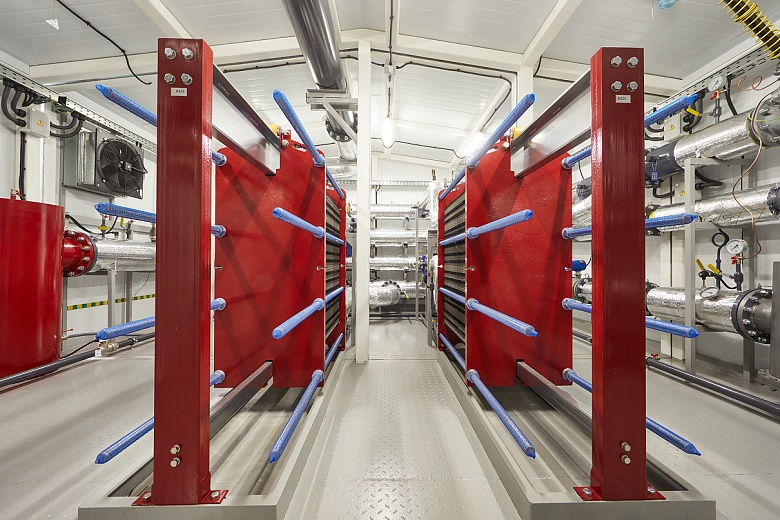

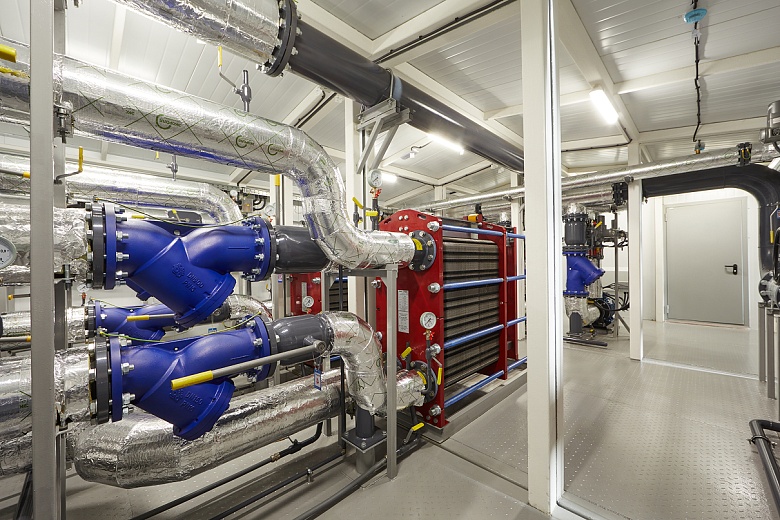

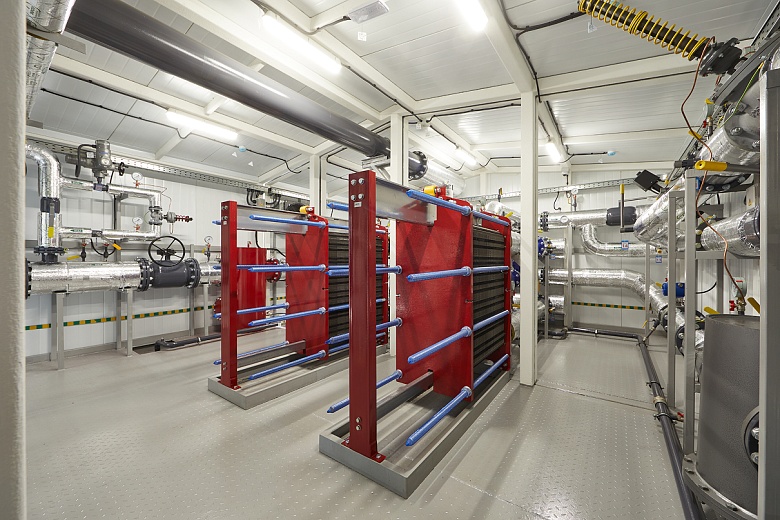

  • Пластинчатый теплообменник БРАНТ ТПР41 — 2 шт.

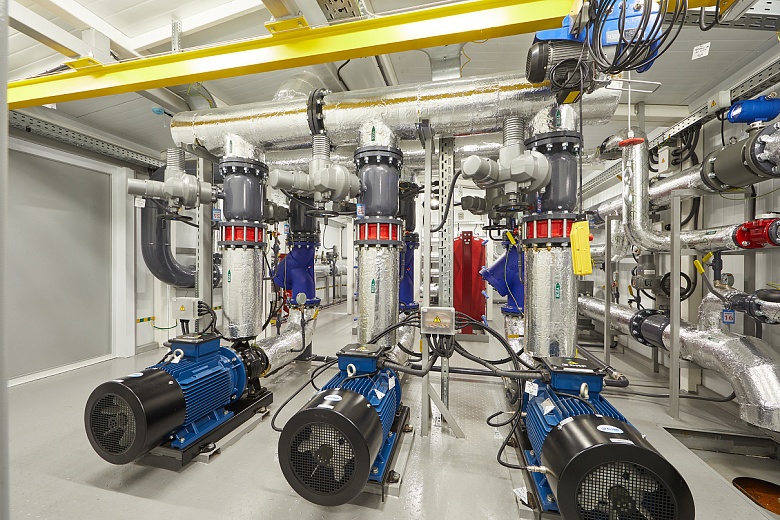

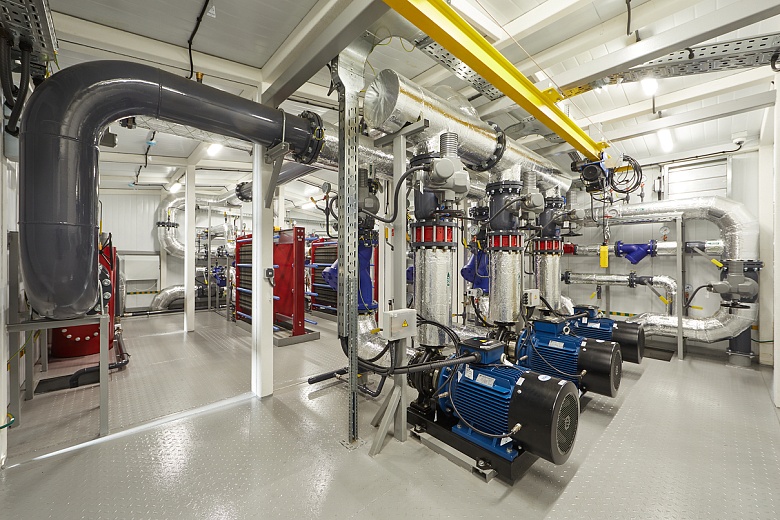

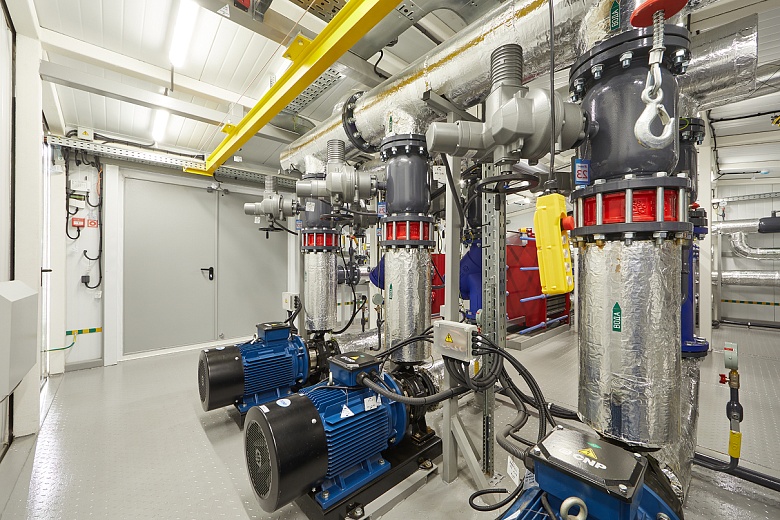

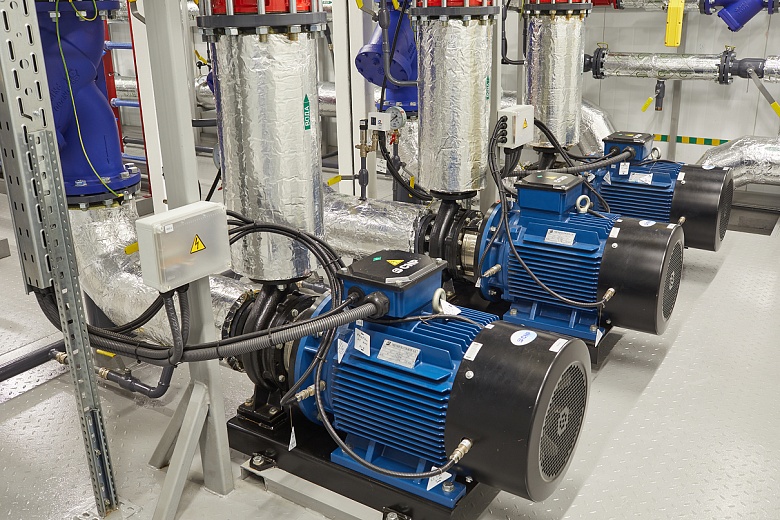

  • Насосы с сухим ротором CNP NIS100-65-200G/37 — 3 шт.

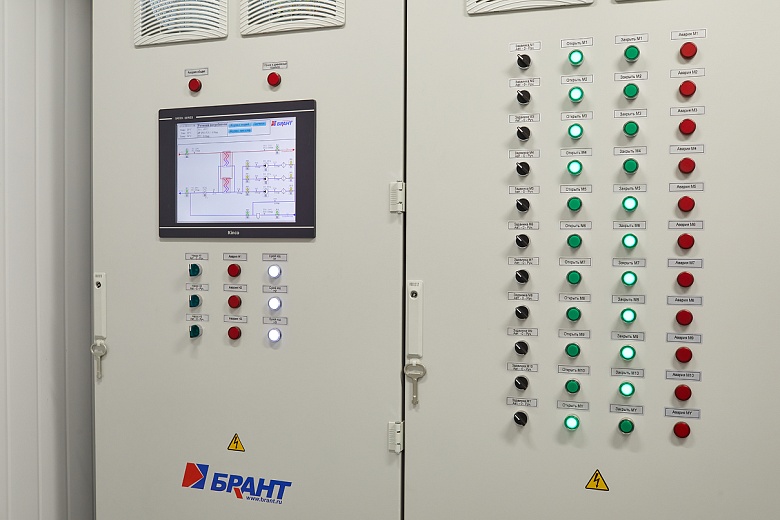

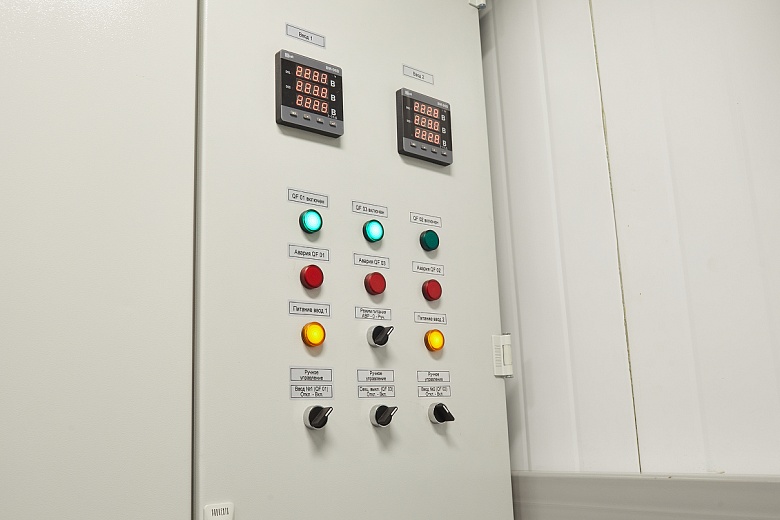

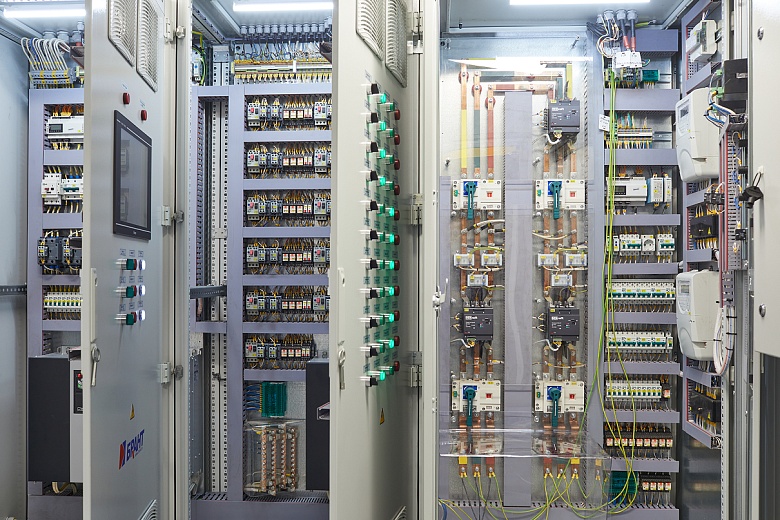

  • Шкаф управления тепловым пунктом
  • Шкаф учёта тепла с тепловычислителем

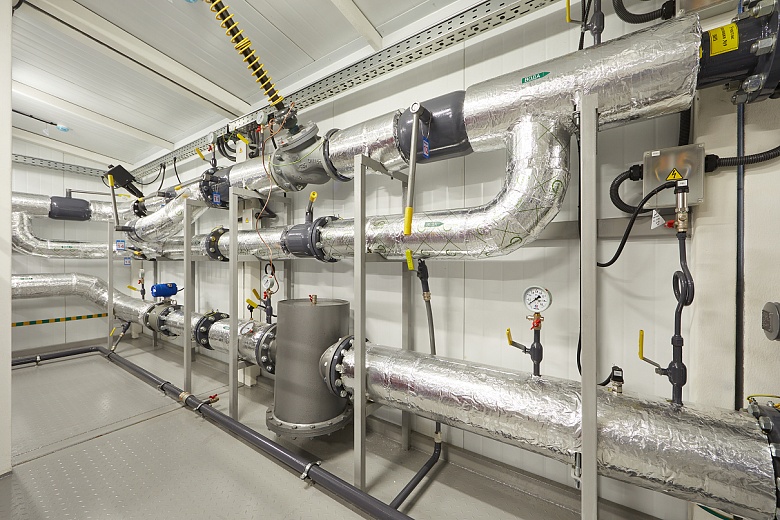

  • Расходомеры, датчики давления и температуры

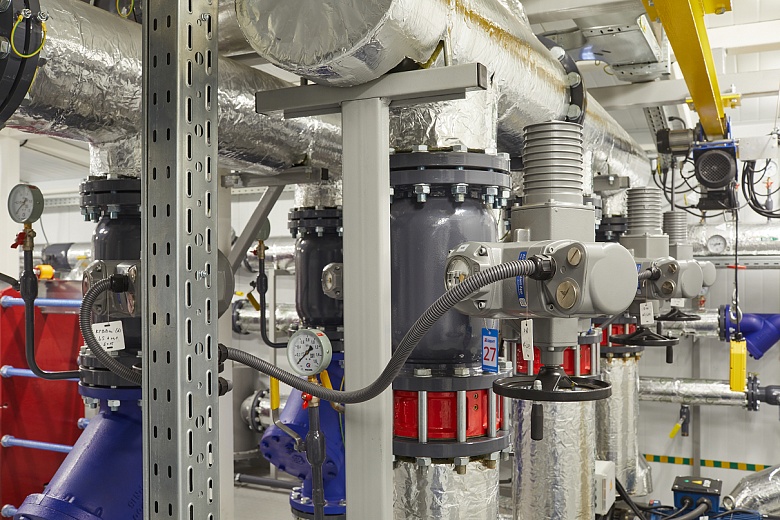

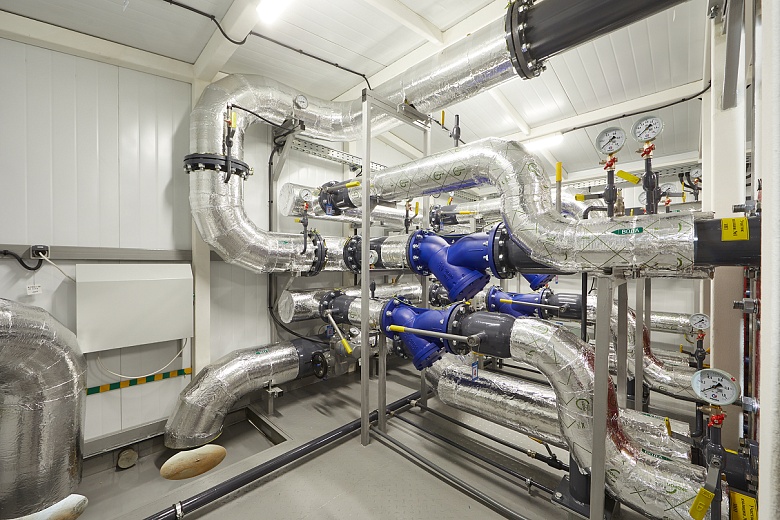

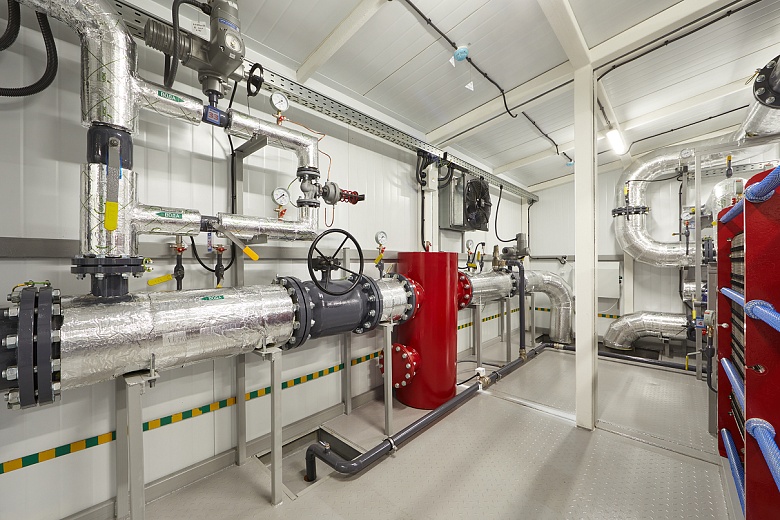

  • Грязевики, фильтры, электроприводы
  • Стальная арматура, рассчитанная на высокие нагрузки
  • Комплексная система охранно-пожарной сигнализации
Особенности исполнения
  • Промышленное электрическое отопление с автоматическим регулированием
  • Автоматическая вентиляция и светодиодное освещение
  • Стены из сэндвич-панелей толщиной 100 мм и усиленный металлический каркас

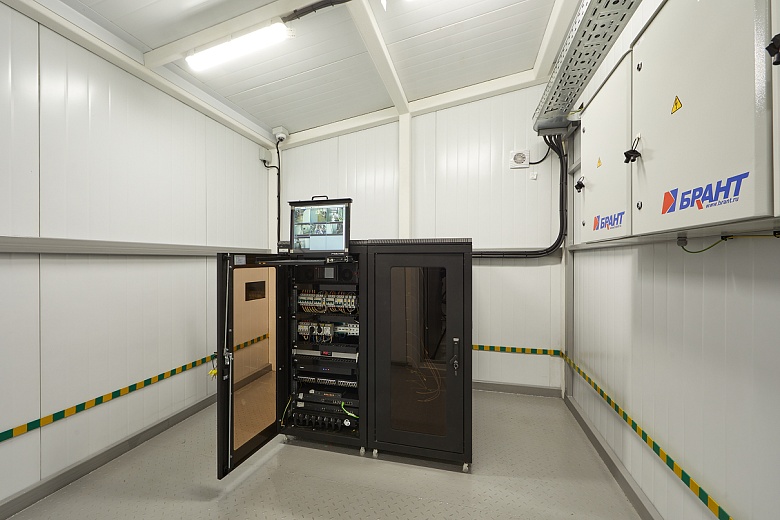

  • Пол из рифлёной стали, пожарная система, видеонаблюдение и контроль доступа
  • Возможность транспортировки в собранном виде

Надёжность и безопасность

Оборудование спроектировано с учётом требований к надёжности и энергоэффективности. В установке предусмотрено резервирование, продуманная компоновка, все решения соответствуют отраслевым нормам.

Опыт завода «БРАНТ» позволяет успешно реализовывать проекты для объектов с высокими требованиями к безопасности.
